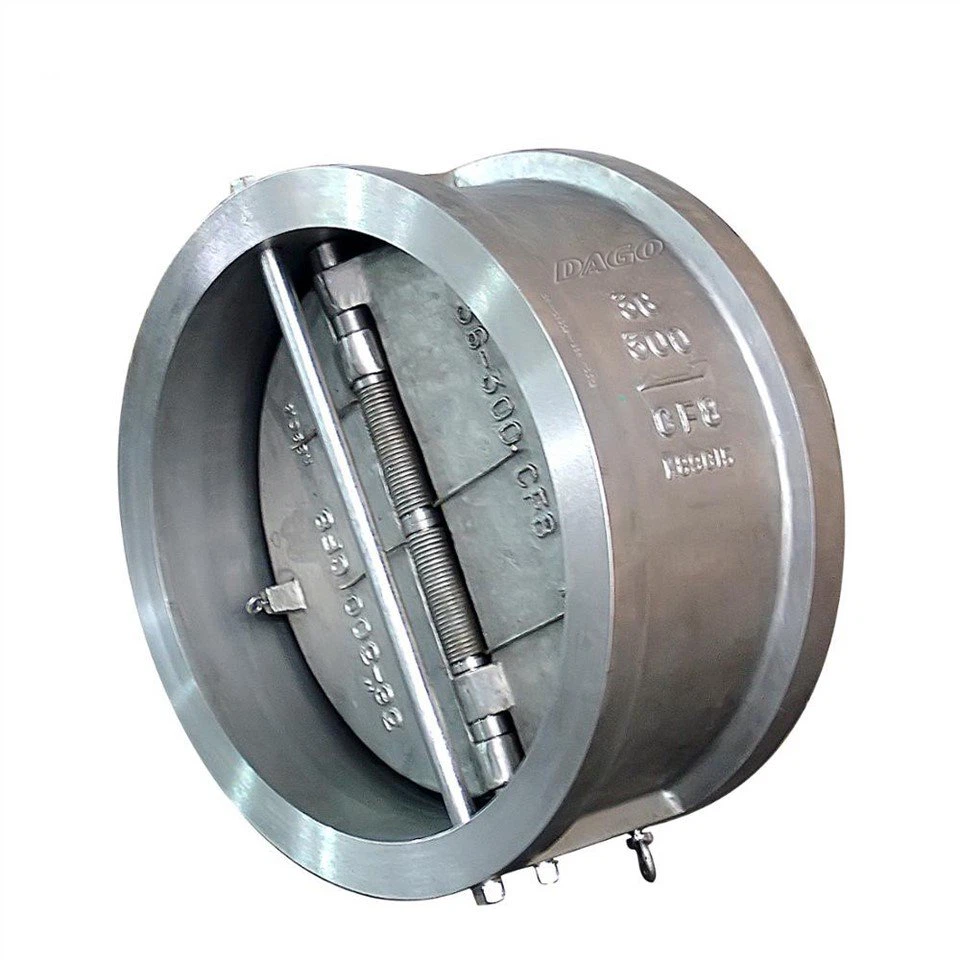

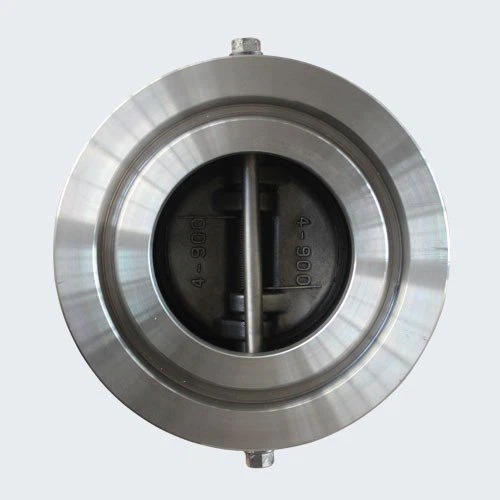

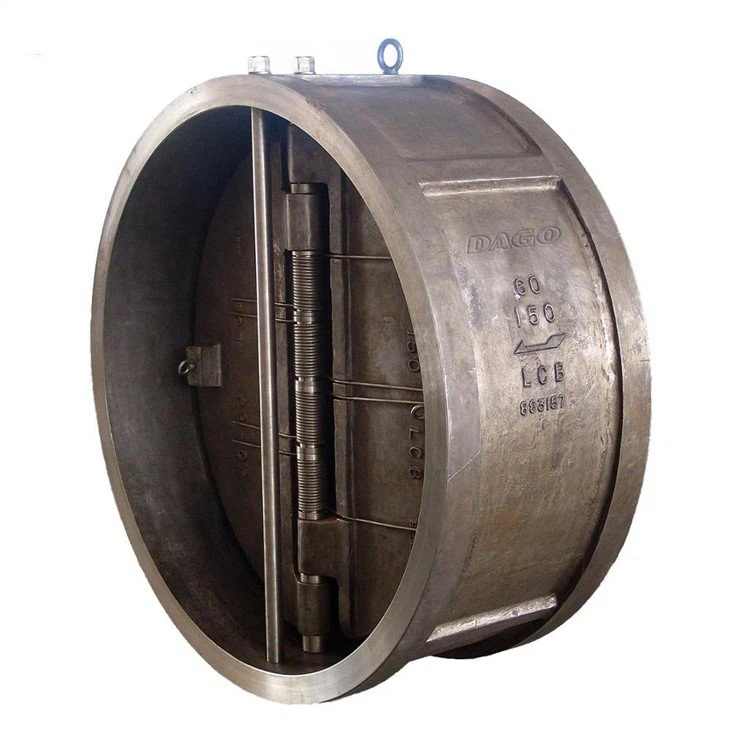

Válvula de verificação de wafer de placa dupla
Descrição e Recursos
As válvulas de verificação de wafer de placa dupla tem dois discos em forma de meia-lua carregados de mola que giram sobre seu eixo. As placas de disco são mantidas fechadas pela mola de torção. Quando o fluido flui na direção dianteira, a pressão do fluido faz com que as placas do disco se abram, permitindo o fluxo. A válvula de verificação de placa dupla é fechada pela mola assim que o fluxo cessa, antes que qualquer fluxo reverso possa ocorrer.
● Peso leve, design versátil, 80 a 90% mais leve que as válvulas convencionais de verificação do corpo inteiro.
● Reduz os suportes de tubulação, simplifica a tubulação, facilita e menos custo a instalação.
● Considerações térmicas e sísmicas reduzidas.
● Não há necessidade de suporte adicional caro.
● Utilização ideal do espaço; tubulação simplificada.
● O design de porta dupla e carregado de mola tem baixa pressão de rachaduras.
● Discos abertos 85° para garantir o fechamento positivo.
● Materiais e guarnições disponíveis para todos os serviços dentro da faixa de temperatura.
Especificações
Faixa de tamanho | Material corporal |
2"-8" DN50-DN200 | WCB, CF8, CF8M, CF3, CF3M |
Classificação de pressão | Material discal |
Classe150-Class2500 PN16-PN200 | WCB, CF8, CF8M, CF3, CF3M |
Conexão final | Material do assento |
Tipo de wafer | F6a, STL6, 304.316, Hastelloy, Monel, etc. |
Estilo de estrutura | Material de haste |
Porto Completo, Placa Dupla | 2Cr13, 304, 304L, CF8M, CF3M |
Opções de atuadores | Padrão de Design |
/ | API594, API 6D, ASME B16.34, DIN3356, JB/T8937 |
Faixa de Temperatura | Padrão cara a cara |
-29°C ~425°C | API 594, API 6D, DIN3202, JB/T8937 |
Padrão de conexão | Padrão de teste |
Perfuração de Flange: ASME B 16.5/ASME 16.47, DIN2543-2545, JB/T9112~24 | API598, ISO5208, DIN3230, JB/T9092 |
marca | DAGO ou OEM |
teste | Quantidade 100% testada antes da entrega |
garantia | 12 meses a partir da data de embarque ou negociável |
MOQ | 1 Conjunto |
amostra | disponível |
Cor | Padrão do cliente ou do fabricante |
embalagem | Saco plástico embrulhado dentro, caixa de madeira navegável fora |
certificado | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Certificado de Teste de Moinho |
País de Origem | Zhejiang |
Código HS | 848180 (universal), 8481804090 (China) |
porta | Xangai ou Ningbo |
condições de pagamento | T/T, L/C, Western Union |
