Compreendendo a válvula esfera de 3 vias e suas funções
Este artigo explorará em detalhes o que são válvulas esfera de 3 vias e quais são suas principais funções, seu projeto e operação básicos e as diferentes maneiras como são usadas em diversas aplicações.
No mundo da indústria e da engenharia, existe uma grande variedade de válvulas utilizadas para regular o fluxo de líquidos ou gases em sistemas de tubulação. Uma das opções mais versáteis e populares são as válvulas esfera de 3 vias. Essas válvulas são componentes essenciais em sistemas de gasodutos, oleodutos, engenharia química, processos industriais e muitas outras aplicações.
O que é uma válvula esfera de 3 vias

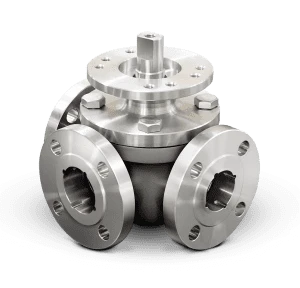

Válvulas esfera de 3 vias são dispositivos usados em sistemas de tubulação para controlar e regular o fluxo de líquidos ou gases em múltiplas direções. Seu design consiste em uma esfera com um furo no centro que gira dentro do corpo da válvula. Esta bola possui três orifícios, permitindo o fluxo em diferentes direções dependendo da posição em que se encontra. Essas válvulas são especialmente úteis quando você precisa alterar a direção do fluxo ou combinar diferentes fluxos de fluidos. Seu funcionamento é simples: ao girar a alavanca da válvula ou volante, a esfera se move e os orifícios se alinham com os diferentes conduítes, permitindo ou bloqueando a passagem do fluido.
As válvulas esfera de 3 vias são usadas em uma ampla variedade de aplicações. Em sistemas de ar condicionado, por exemplo, podem direcionar o fluxo de água quente ou fria para diferentes áreas de um edifício. Na indústria química, são utilizados para misturar diferentes produtos ou redirecionar o fluxo para diferentes processos. Além da versatilidade, essas válvulas oferecem diversas vantagens. Seu design compacto e eficiente permite fácil instalação e manutenção. Eles também fornecem uma vedação hermética, evitando vazamentos e garantindo um controle preciso do fluxo. Algumas válvulas esfera de 3 vias incluem até recursos adicionais, como uma alavanca de travamento ou indicadores visuais de posição.
Etapas de uma válvula esfera de 3 vias
As válvulas esfera de 3- vias se distinguem por seus dois tipos principais de passagem: porta L- e porta T. Cada uma dessas passagens possui características e aplicações específicas.
Exploraremos detalhadamente as etapas de uma válvula esfera de 3- vias, com foco na porta L- e na porta T. Veremos como eles funcionam, qual é sua estrutura e como são utilizados em diferentes situações.
L-Passagem
As válvulas esfera de 3-vias com porta L possuem recursos e aplicações específicas que as tornam ideais para determinados cenários. Aqui estão alguns de seus principais recursos e usos:
Características:
Direção do fluxo:A porta L- permite que o fluxo de fluido seja redirecionado em uma direção ou outra. A esfera da válvula possui um orifício central que se alinha com um dos dois orifícios de entrada/saída, permitindo o fluxo em uma direção específica.
Versatilidade:Estas válvulas oferecem versatilidade
no controle de fluxo, permitindo que o fluxo seja ajustado através de diferentes combinações de abertura e fechamento das portas de entrada/saída.
Vedação hermética:As válvulas esfera de 3-vias com porta L garantem vedação hermética quando fechadas, evitando vazamentos e garantindo controle preciso do fluxo.
Aplicações:
Sistemas de ar condicionado:Essas válvulas são utilizadas em sistemas de ar condicionado para controlar o fluxo de água quente e fria. Permitem direcionar o fluxo para diferentes zonas ou alternar entre os modos de aquecimento e resfriamento.
Processos industriais:Na indústria, são utilizados em processos onde é necessária a mistura de diferentes líquidos. A porta L- permite que fluxos de fluidos sejam combinados em proporções específicas, o que é útil na fabricação de produtos químicos, farmacêuticos e alimentícios.
Sistemas de distribuição de fluidos:As válvulas esfera de 3- vias com porta L também são usadas em sistemas de distribuição de fluidos, como na seleção de diferentes fontes de água em uma instalação ou no controle de fluxo em sistemas de irrigação.
